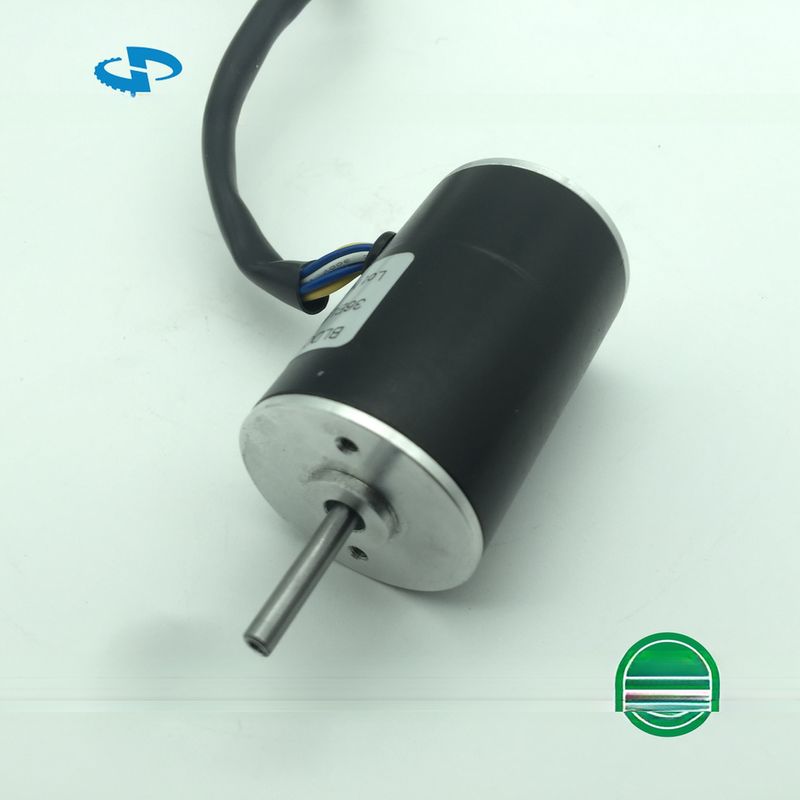

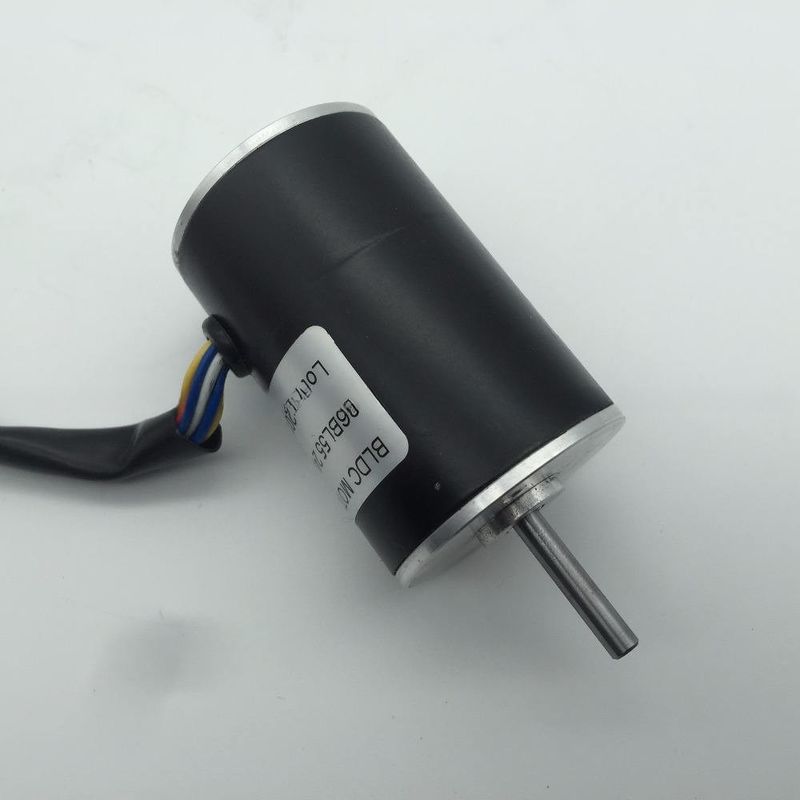

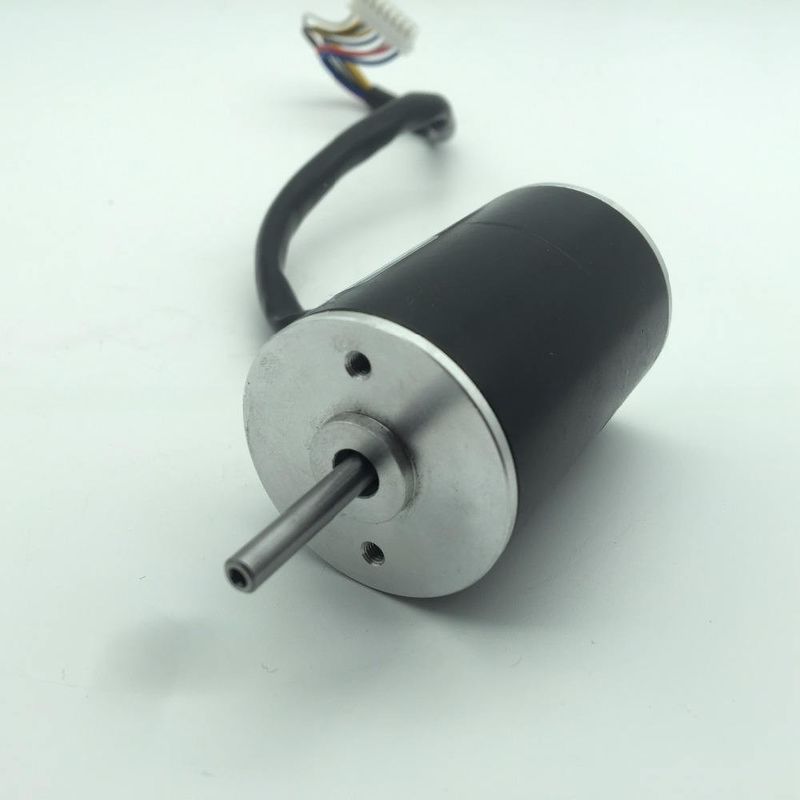

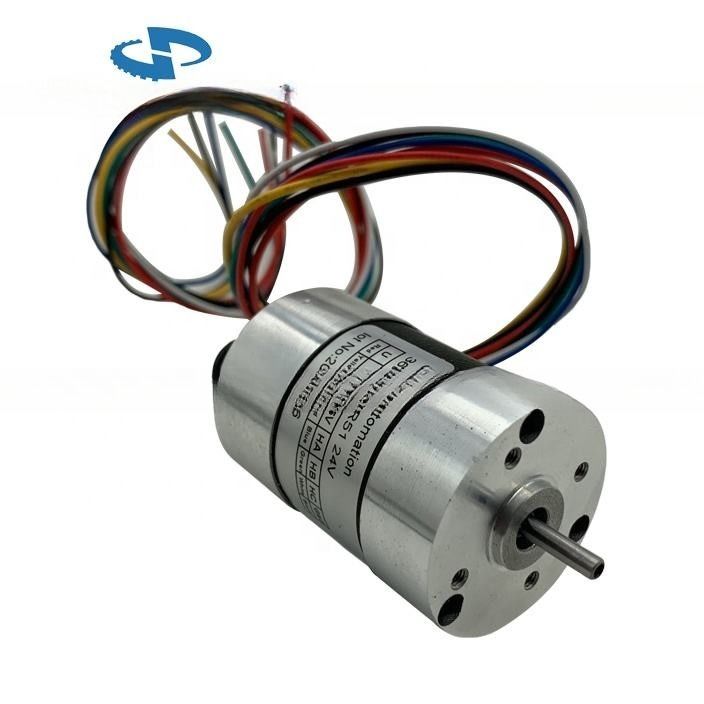

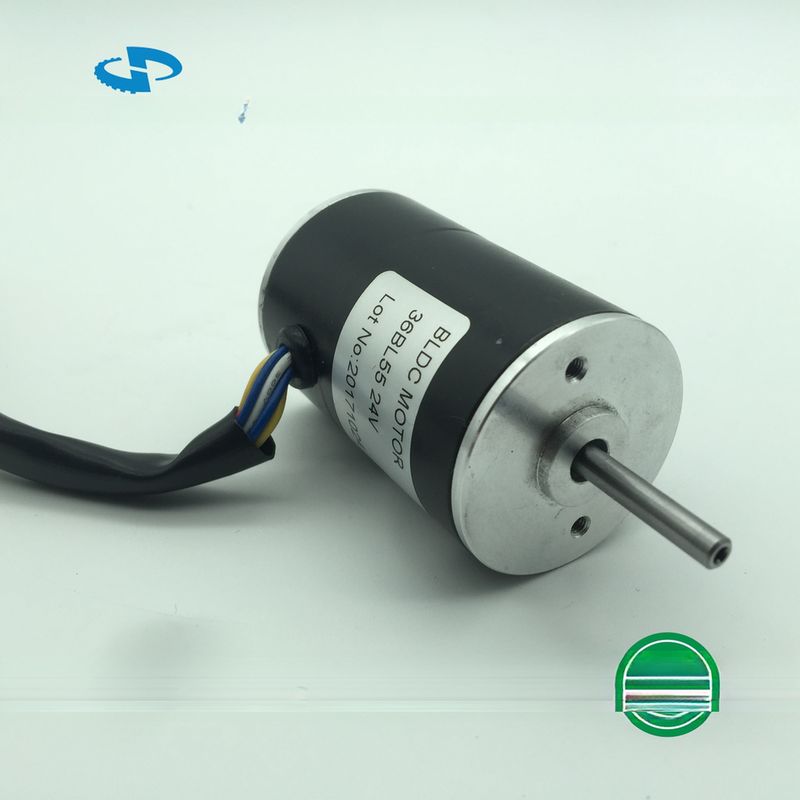

OD36mm 36BL-Serie 12v 24v Hochgeschwindigkeits-Bürstenloser Gleichspannungsmotor 5000rpm 6000rpm 8000rpm 10000rpm
-
Hervorheben
36BL dreiphasischer bürstenloser Gleichstrommotor
,36BL dreiphasiger bürstenloser Motor
,Dreiphasiger bürstenloser Gleichstrommotor mit 6000 Rpm
-
Gewährleistung3 Jahre
-
HafenSchanghai
-
Geschwindigkeit (rpm)4000 bis 8000 Dreh/min
-
Dauerstrom (A)angepasst
-
GebrauchFahrzeug, Elektrofahrrad, Ventilator, Haushaltsgerät, Maschine
-
TypMikromotor
-
Drehmomentangepasst
-
BauwesenDauermagneten
-
UmstellungBrustlos
-
Schützen Sie das MerkmalWasserdicht
-
EffizienzIE 1
-
HerkunftsortChangzhou China
-
MarkennameSMART AUTOMATION
-
ZertifizierungCE
-
ModellnummerOEM-Produkte
-
Min Bestellmenge50
-
PreisTo be negotiated
-
Verpackung InformationenUnterhandelbar
-
LieferzeitUnterhandelbar
-
ZahlungsbedingungenD/A, T/T, L/C, D/P
-
Versorgungsmaterial-Fähigkeit10000 Stück/Stück pro Monat
OD36mm 36BL-Serie 12v 24v Hochgeschwindigkeits-Bürstenloser Gleichspannungsmotor 5000rpm 6000rpm 8000rpm 10000rpm
36BL-Serie 3-Phase 12V 24V Hochgeschwindigkeitsmotor 6000rpm 8000rpm Bürstenloser Gleichstrommotor
36BL-Reihe Bürstenloser DC-Motor
Allgemeine Spezifikation
| Artikel | Spezifikation |
| Wickeltyp | Delta |
| Hall-Effektwinkel | 120°(elektrischer Winkel) |
| Schacht ausgelaufen | 0.025 mm |
| Radialspiel | 0.02 mm @ 450 g |
| Endspiel | 0.08 mm @ 450 g |
| Max. Radialkraft | 15N@10mm vom Flansch |
| Max. Achskraft | 10N |
| Isolationsklasse | Klasse B |
| Dielektrische Festigkeit | 500VDC für eine Minute |
| Isolierwiderstand | 100MΩMin.500VDC |
Elektrische Verbindung
| Blei Nr. | Bleifarbe | Bleimessung | Funktion | Beschreibung |
| 1 | Rot | Die Anforderungen an die Qualität sind in Anhang I zu beachten. | VCC | Versorgungsspannung für Hall-Sensoren |
| 2 | Schwarz | GND | Boden für Hallensensoren | |
| 3 | Gelb | Halle A | ||
| 4 | Grün | Halle B | ||
| 5 | Blau | Halle C | ||
| 6 | Gelb | Die in Absatz 1 genannten Vorschriften gelten nicht für Kraftfahrzeuge. | Phase U | |
| 7 | Grün | FASE V | ||
| 8 | Blau | Phase W |
Technische Spezifikation
| Modell | 36BL01A | 36BL02A | 36BL03A | |
| Anzahl der Phasen | 3 | |||
| Anzahl der Stangen | 4 | |||
| Spannung | V | 24v ((Option für 12v bis 48vdc) | ||
| Keine Ladegeschwindigkeit | Umdrehungen pro Minute | 6200 | 8000 | 9500 |
| Nenndrehmoment | mNm | 36 | 60 | 75 |
| Nenngeschwindigkeit | Umdrehungen pro Minute | 4800 | 6000 | 8000 |
| Nennstrom | Eine | 2 | 3.5 | 4.5 |
| Nennleistung | W | 18 | 40 | 63 |
| Gewicht | g | 185 | 210 | 250 |
| Länge | mm | 45 | 55 | 65 |
Die oben genannten Modelle sind nur typische Modelle
Wir machen spezielle Spannungen, Windungen, Wellen, Montage,
und Motorausrüstungen für den Encoder, Getriebe, Bremsen usw.
