63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm

63mm 60JXE300K.63ZYT Seires Hochdrehmoment Gleichspannung Planetärgetriebemotor 12vdc 24vdc 36vdc 48vdc mit Planetenreduktor bis zu 30Nm

Produkte - Brush DC-Planetenantriebsmotor
  • Hervorheben

    63 mm 24 Volt Gleichspannungsmotor mit Planetengetriebe

    ,

    Planetärer Gleichstrommotor mit Planetenreduktor

    ,

    63 mm Planetenstrommotor 45 Nm

  • Garantie
    3 Jahre
  • Hafen
    Schanghai
  • Strom
    Maßgeschneidert
  • Geschwindigkeit (rpm)
    5 bis 3000 U/min
  • Dauerstrom (A)
    angepasst
  • Gebrauch
    BÖT, Auto, Elektrofahrrad, VAN, Haushaltsgerät, Kosmetikgerät, Maschine, Roboter
  • Typ
    Ausrüstung
  • Drehmoment
    bis zu 30 Nm
  • Bauwesen
    Dauermagneten
  • Umstellung
    ohne Bürsten
  • Schützen Sie das Merkmal
    Wasserdicht
  • Effizienz
    IE 1
  • Herkunftsort
    Changzhou China
  • Markenname
    SMART AUTOMATION
  • Zertifizierung
    CE
  • Modellnummer
    Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.
  • Min Bestellmenge
    50
  • Preis
    To be negotiated
  • Verpackung Informationen
    Unterhandelbar
  • Lieferzeit
    Unterhandelbar
  • Zahlungsbedingungen
    D/A, T/T, L/C, D/P
  • Versorgungsmaterial-Fähigkeit
    10000 Stück/Stück pro Monat

63mm 60JXE300K.63ZYT Seires Hochdrehmoment Gleichspannung Planetärgetriebemotor 12vdc 24vdc 36vdc 48vdc mit Planetenreduktor bis zu 30Nm

  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
Preis erhalten Kontakt

BürsteEbenfallsGleichspannungsplanetenantriebsmotor 60JXE300K.63ZYT-Serie



MotorAllgemeineSpezifikationen:

Lager: Kugellager von hoher Qualität

Magnet: Harter Ferritmagnet mit zwei Polen

Schutzklasse: IP50 (optional IP54)

Isolationsklasse: Klasse F / Betriebstemperatur: -40°C~+140°C

Zertifizierungen: CE und ROHS



63ZYTHauptmotorTechnische Spezifikation:

Modell Einheit 63ZYT01A 63ZYT01B 63ZYT02Eine 63ZYT03A 63ZYT03B 63ZYT04Eine
Nennspannung VDC 24V (optional für 12V bis 220VDc)
Keine Ladegeschwindigkeit Umdrehungen pro Minute 3600 4700 3600 3600 4700 3600
Nenndrehmoment N.m. 0.15 0.20 0.31 0.40 0.40 0.50
Nenngeschwindigkeit Umdrehungen pro Minute 3200 4000 3100 3000 4000 3000
BewertetStrom Eine 2.8 5.5 5.8 7.0 10.5 9.0
Ausgangsleistung W 50 84 100 125 168 157
Gewicht Weigerung 1 1 1.2 1.35 1.35 1.5
Motorlänge Ich weiß nicht. 95 95 110 125 125 140







60JXE300K Spezifikationen für die planetarische Getriebe:

Der RingMAterial Metall
Beförderung beiOAusgabe Kugellager
Max. RadialLoad (10 mm vonFlange) ≤ 250 N
Max, du bist ein guter Mann.SHaftEineZwanzigLSchnüren ≤ 100 N
RadialPAuslegungSHaft (NOhr zuFlange) ≤ 0,08 mm
AkzialePAuslegungSHaft ≤ 0,4 mm
Gegenreaktion beiNo-Last) ≤ 2,5°
MaximalSchaft PResFDas istFSchwein ≤ 300 N
VerringerungRVerhaltensweisen Maximal Nennwert TRübenErlaubt MaximalMVergessenTRübenErlaubt Effizienz L (mm) Gewicht (g)
Ein Drittel, sechs Viertel.3 3.0N.m 9.0N.m 90% 370,8 ± 0.5 489
Die Bibel ist ein Buch, das sich in der Bibel befindet. 12.0N.m 36 N.m. 81% 49.5 ± 0.5 681
1.6.1 1.6.1 1.6.1 1.6.1 1.6.1 1.6.1 1.6.1 1.6.1 1.6.1 1.6.1 1.6.1 1.6.1 1.6.1 1.6.1 1.6.1 1.6.1 1.6.1 1.6.1 1.6.1 1.6.1 1.6.1 1.6.1 24.0N.m 72 N.m. 73% 600,8 ± 0.5 871
1/154 1/187 1/220 1/260 1/307 1/409 1/514 1/645 30 N.m. 90 N.m. 66% 710,9 ± 0.5 1066









60JXE300K.63ZYT01A PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Effizienz   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Nenndrehmoment Nm 0.5 0.6 1.6 1.8 2.2 2.8 5.1 6.0 7.1 8.4 10.5 13.2 15.2 18.5 21.8 25.7 30.0 30.0 30.0 30.0
Nenngeschwindigkeit Umdrehungen pro Minute 888.9 744.2 246.2 213.3 177.8 139.1 68.1 58.2 49.2 41.6 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0



60JXE300K.63ZYT01BPlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Effizienz   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 1305.6 1093.0 361.5 313.3 261.1 204.3 100.0 85.5 72.3 61.0 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3
Nenndrehmoment Nm 0.6 0.8 2.1 2.4 2.9 3.7 6.9 8.0 9.5 11.2 14.0 17.7 20.3 24.7 29.0 30.0 30.0 30.0 30.0 30.0
Nenngeschwindigkeit Umdrehungen pro Minute 1111.1 930.2 307.7 266.7 222.2 173.9 85.1 72.7 61.5 51.9 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2



60JXE300K.63ZYT02Eine PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Effizienz   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Nenndrehmoment Nm 1.0 1.2 3.3 3.8 4.5 5.8 10.6 12.4 14.7 17.4 21.7 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Nenngeschwindigkeit Umdrehungen pro Minute 861.1 720.9 238.5 206.7 172.2 134.8 66.0 56.4 47.7 40.3 32.3 25.6 20.1 16.6 14.1 11.9 10.1 7.6 6.0 4.8



60JXE300K.63ZYT03Eine PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Effizienz   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Nenndrehmoment Nm 1.3 1.5 4.2 4.9 5.8 7.5 13.7 16.1 19.0 22.5 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Nenngeschwindigkeit Umdrehungen pro Minute 833.3 697.7 230.8 200.0 166.7 130.4 63.8 54.5 46.2 39.0 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7



60JXE300K.63ZYT03BPlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Effizienz   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 1305.6 1093.0 361.5 313.3 261.1 204.3 100.0 85.5 72.3 61.0 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3
Nenndrehmoment Nm 1.3 1.5 4.2 4.9 5.8 7.5 13.7 16.1 19.0 22.5 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Nenngeschwindigkeit Umdrehungen pro Minute 1111.1 930.2 307.7 266.7 222.2 173.9 85.1 72.7 61.5 51.9 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2



60JXE300K.63ZYT04Eine PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Effizienz   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Nenndrehmoment Nm 1.6 1.9 5.3 6.1 7.3 9.3 17.2 20.1 23.7 24.0 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Nenngeschwindigkeit Umdrehungen pro Minute 833.3 697.7 230.8 200.0 166.7 130.4 63.8 54.5 46.2 39.0 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7







Zeichnung des Motorgetriebes:



63mm 60JXE300K.63ZYT Seires Hochdrehmoment Gleichspannung Planetärgetriebemotor 12vdc 24vdc 36vdc 48vdc mit Planetenreduktor bis zu 30Nm 0





* Mit 45 Nm Nenndrehmoment

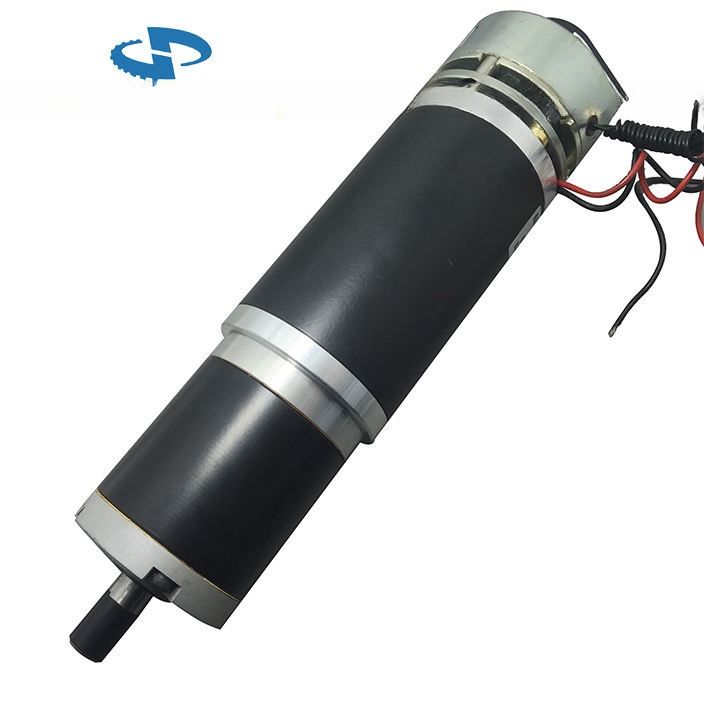

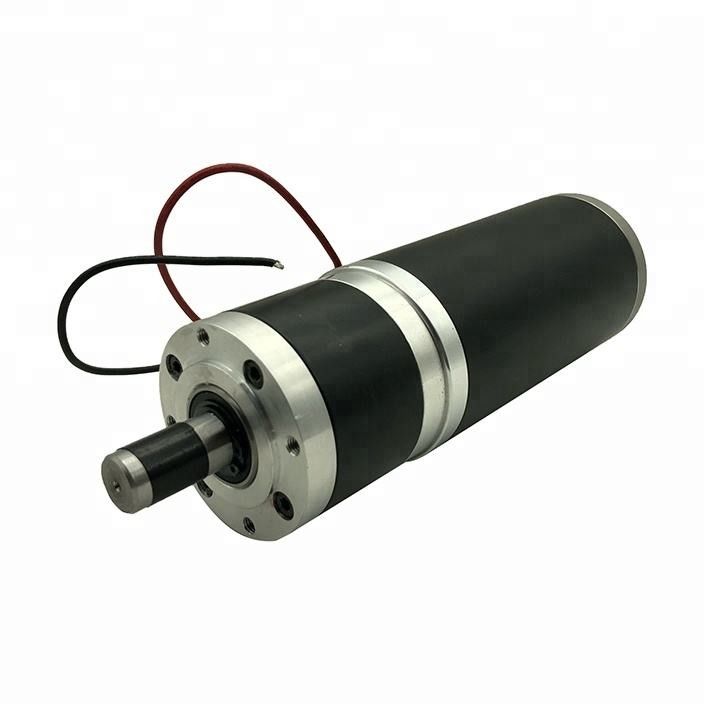

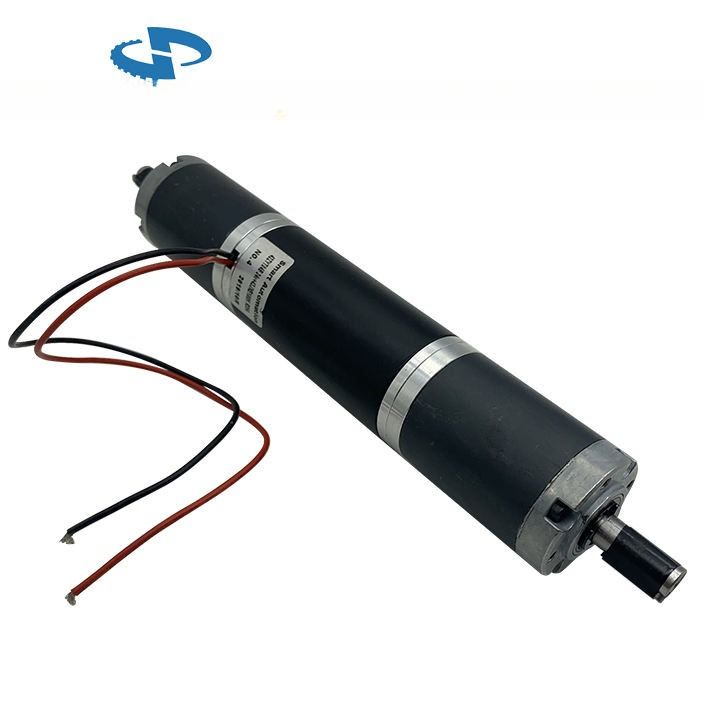

Motorbilder





63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w

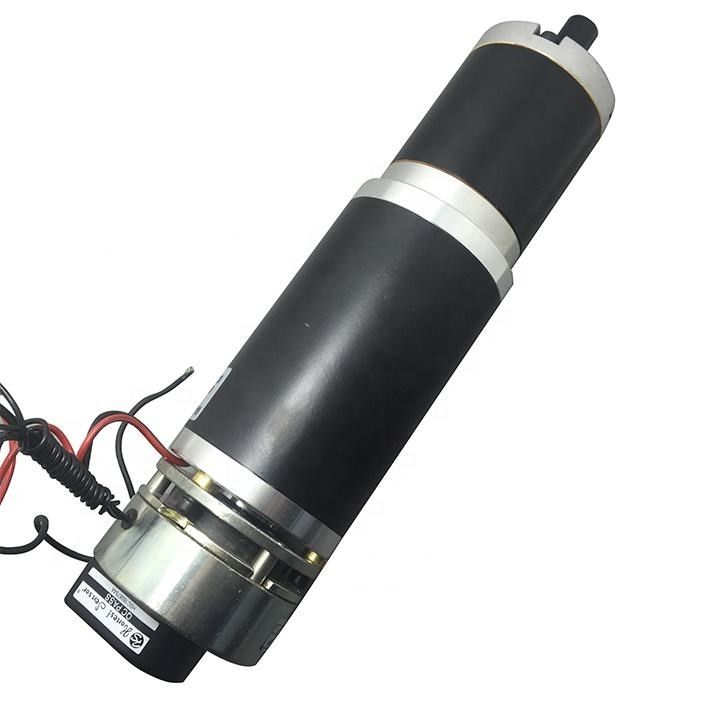

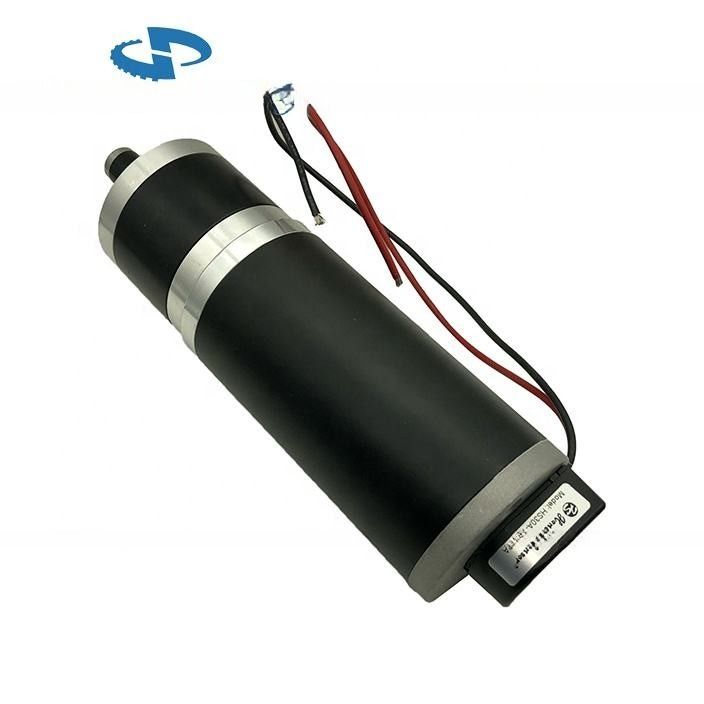

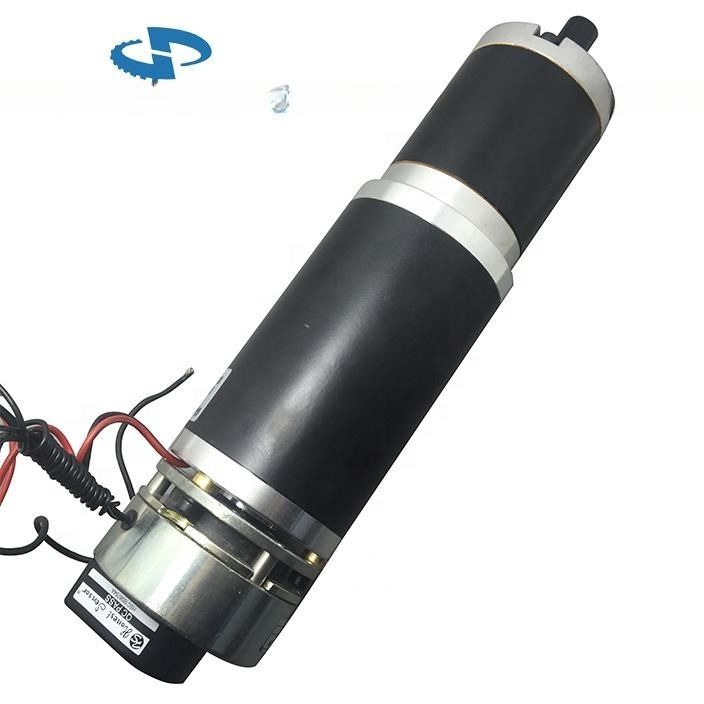

Optionen für Encoder und Bremse

63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w















63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w





























Mehr: Brustlose Version





63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w















Hauptanwendungen von Gleichstrommotoren

Industrie Inhalt Industrie Inhalt
Medizinische Ausrüstung Handgeführte chirurgische Instrumente Luft- und Raumfahrt Elektrische Sitzverstellstelle

Chirurgischer Roboter Flugrekorder

Mikro-Injektionspumpe; Peristaltische Pumpe Autopilot

Dialysator Klimaanlage

Automatisches Dosiersystem Weltraumroboter

Strahlentherapie-Ausrüstung

Diagnosegeräte und Prüfgeräte
Ein Roboter Humanoider Roboter Automobilindustrie Schlagdämpfer, verstellbar

Dienstleistungsroboter Emissionsminderungssystem

Roboter unterrichten Elektronisches Lenken



Elektronisches Fahrtenthalter


Industrieautomation Präzisionspositionierung Kommunikationsgeräte Antennensystem

Handhabungssystem Kopierer / Drucker / Plotter

Übertragungssystem Aufzeichner

Industrielle Roboter Professionelle Kamera
Elektronische / Halbleitergeräte Schnellfütterungen Geräte Mikroskop

SMT-Positionierungseinrichtung Lasernivellierungssystem

Lithographie Präzisionsmessgerät

Ein Waferverarbeitungssystem Meteorologischer Analysator
Elektrowerkzeuge Batterie für Elektrowerkzeuge Finanzielle Geschäftsmaschinen Leser

Elektrische Schraubendreher Ausrüstung für die Handhabung von Dollar-Banknoten

Pistolen Geldautomaten

Schneidmaschine Fahrkartendrucker
Haushalt / Konsumgüter Modellzüge



Sicherheitstechnik

 Bewegungserkennungssystem

Spiel Überwachungskameras

Golfwagen Zugriffskontrollsystem







Haushaltsroboter Automatische Türen
Umbauten:

Gleichstrommotor mit Zahnräderpinsel

Planeten-Gang-GD-Motor

Elektromotor mit planetarischem Getriebe
