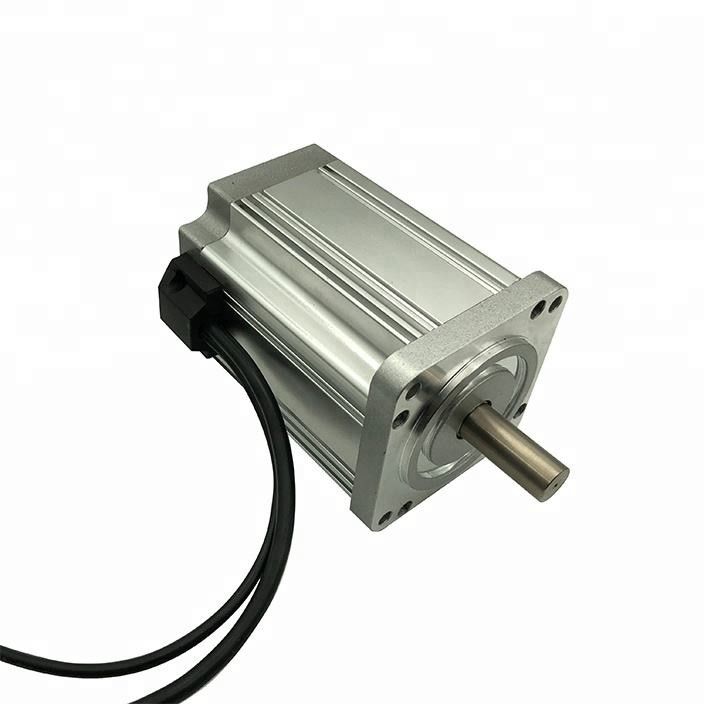

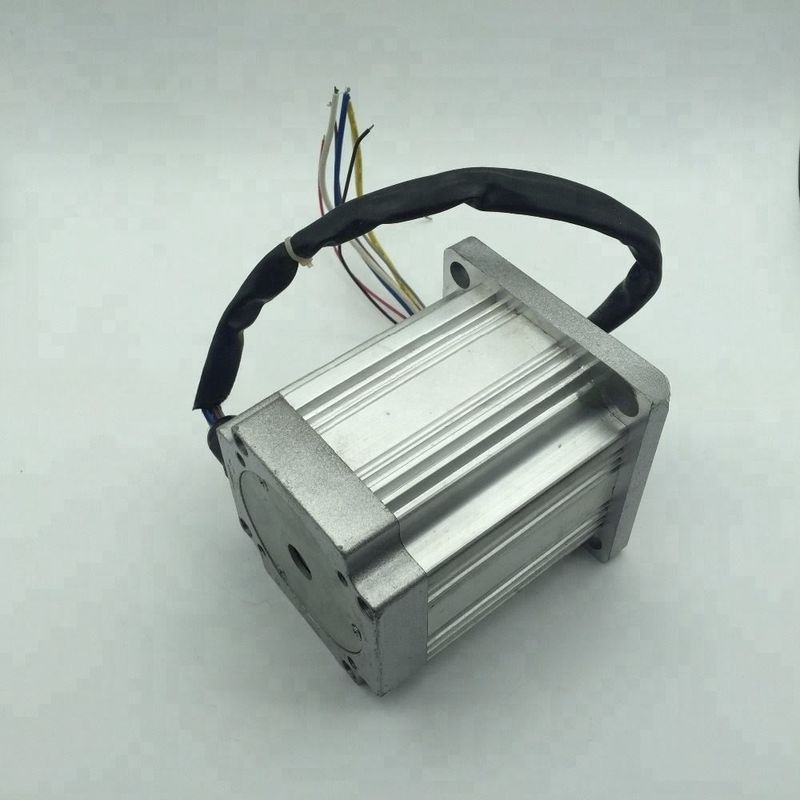

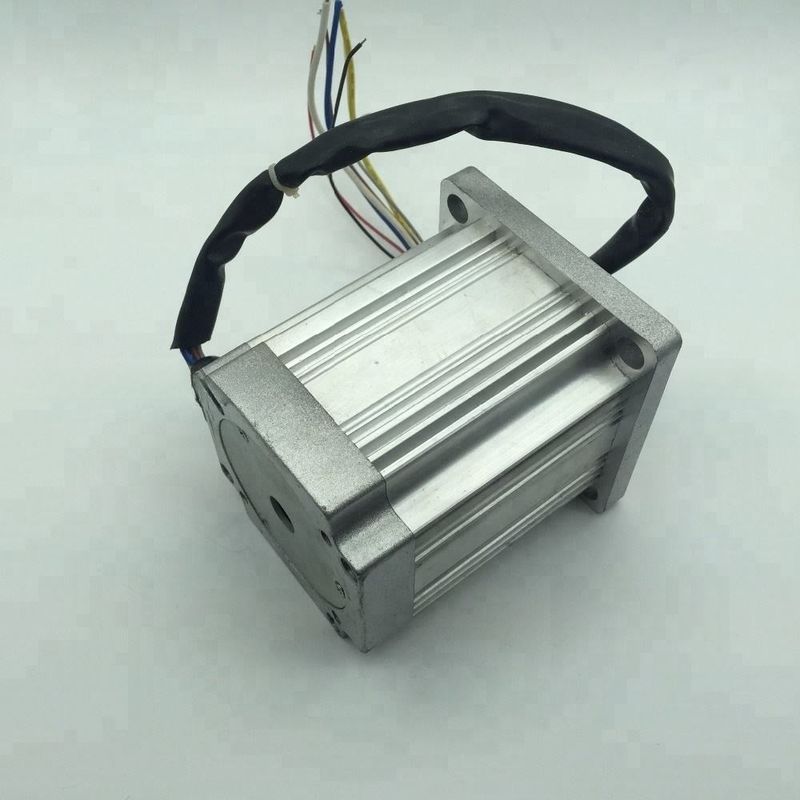

80x80mm 12 v 24 v 36 v 48 v Gleichstrom elektrischer Bürstenloser Motor Hochdrehmoment Hochgeschwindigkeit IP54 IP56 IP65 wasserdicht 150w 200w 300w
-
Hervorheben
Elektromotor mit einer Leistung von 80 x 80 mm 24 V
,24 V Gleichstrom-Elektromotor ip54 150w
,80x80mm 24-Volt-DV-Motor mit hohem Drehmoment und hoher Drehzahl
-
Gewährleistung3 Jahre
-
HafenSchanghai
-
Geschwindigkeit (rpm)3000 U/min ODER angepasst
-
Dauerstrom (A)angepasst
-
GebrauchElektrofahrrad, VAN, Haushaltsgerät, SMART HOME
-
TypBürstenloser Motor
-
Drehmomentbis zu 1,5 Nm
-
BauwesenSerie-Wunde
-
UmstellungBrustlos
-
Schützen Sie das MerkmalIP54
-
EffizienzIE 1
-
HerkunftsortChangzhou China
-
MarkennameSMART AUTOMATION
-
ZertifizierungCE
-
ModellnummerOEM-Produkte
-
Min Bestellmenge50
-
PreisTo be negotiated
-
Verpackung InformationenUnterhandelbar
-
LieferzeitUnterhandelbar
-
ZahlungsbedingungenD/A, T/T, L/C, D/P
-
Versorgungsmaterial-Fähigkeit10000 Stück/Stück pro Monat
80x80mm 12 v 24 v 36 v 48 v Gleichstrom elektrischer Bürstenloser Motor Hochdrehmoment Hochgeschwindigkeit IP54 IP56 IP65 wasserdicht 150w 200w 300w
Größe 80 x 80 mm 24 V Gleichstrom-Elektromotor ip54 ip56, Nennvolt 24 150w 200w 300w
Nachfolgend sind nur typische Modelle aufgeführt
Wir machen spezielle Spannungen, Windungen, Wellen, Montage,
und Motorausrüstungen für den Encoder, Getriebe, Bremsen usw.
80BLS-Reihe Bürstenloser DC-Motor
Allgemeine Spezifikation
| Artikel | Spezifikation |
| Wickeltyp | Delta |
| Hall-Effektwinkel | 120°(elektrischer Winkel) |
| Schacht ausgelaufen | 0.025 mm |
| Radialspiel | 0.06 mm@450 g |
| Endspiel | 0.08 mm @ 450 g |
| Max. Radialkraft | 200N@10mm vom Flansch |
| Max. Achskraft | 60N |
| Isolationsklasse | Klasse B |
| Dielektrische Festigkeit | 500VDC für eine Minute |
| Isolierwiderstand | 100MΩMin.500VDC |
Elektrische Verbindung
| Blei Nr. | Bleifarbe | Bleimessung | Funktion | Beschreibung |
| 1 | Rot | Die Anforderungen an die Qualität sind in Anhang I zu beachten. | VCC | Versorgungsspannung für Hall-Sensoren |
| 2 | Schwarz | GND | Boden für Hallensensoren | |
| 3 | Blau | Halle A | ||
| 4 | Grün | Halle B | ||
| 5 | Weiß | Halle C | ||
| 6 | Rot | Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. | Phase U | |
| 7 | Gelb | FASE V | ||
| 8 | Schwarz | Phase W |
Technische Spezifikation
| Modell | 80BLS01A | 80BLS02A | 80BLS03A | 80BLS04A | |
| Anzahl der Phasen | 3 | ||||
| Anzahl der Stangen | 8 | ||||
| Spannung | V | 24v ((optional für 12v bis 230vdc) | |||
| Keine Ladegeschwindigkeit | Umdrehungen pro Minute | 4200 | 4200 | 4200 | 4200 |
| Nenndrehmoment | Nm | 0.3 | 0.65 | 1 | 1.3 |
| Nenngeschwindigkeit | Umdrehungen pro Minute | 3000 | 3000 | 3000 | 3000 |
| Nennstrom | Eine | 6.5 | 12.5 | 18 | 20.5 |
| Nennleistung | W | 94 | 200 | 315 | 410 |
| Gewicht | Weigerung | 1.6 | 2.2 | 3 | 3.8 |
| Länge | mm | 85 | 105 | 115 | 145 |
Abmessungen
