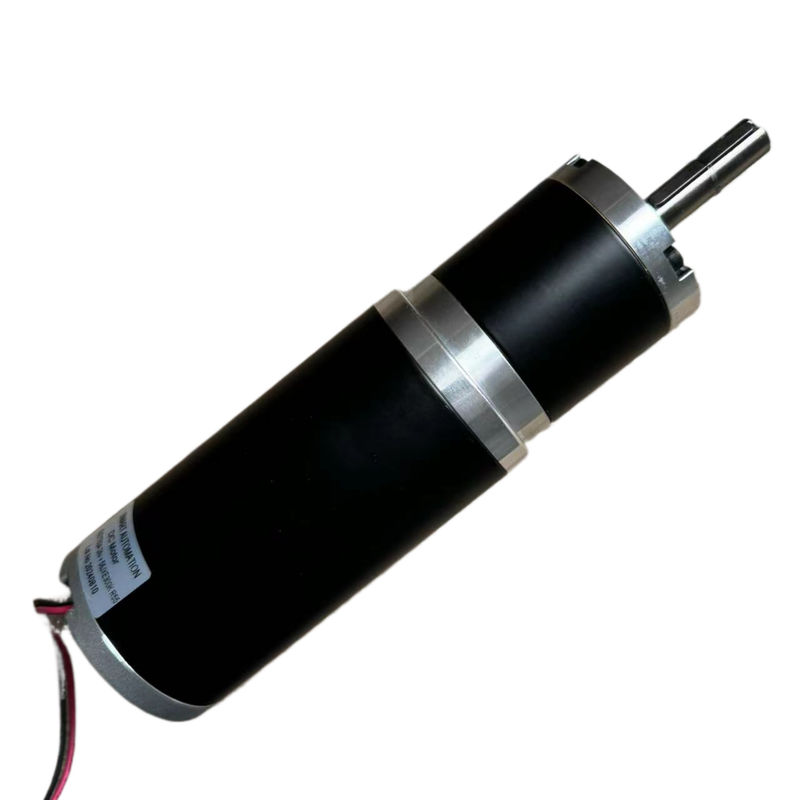

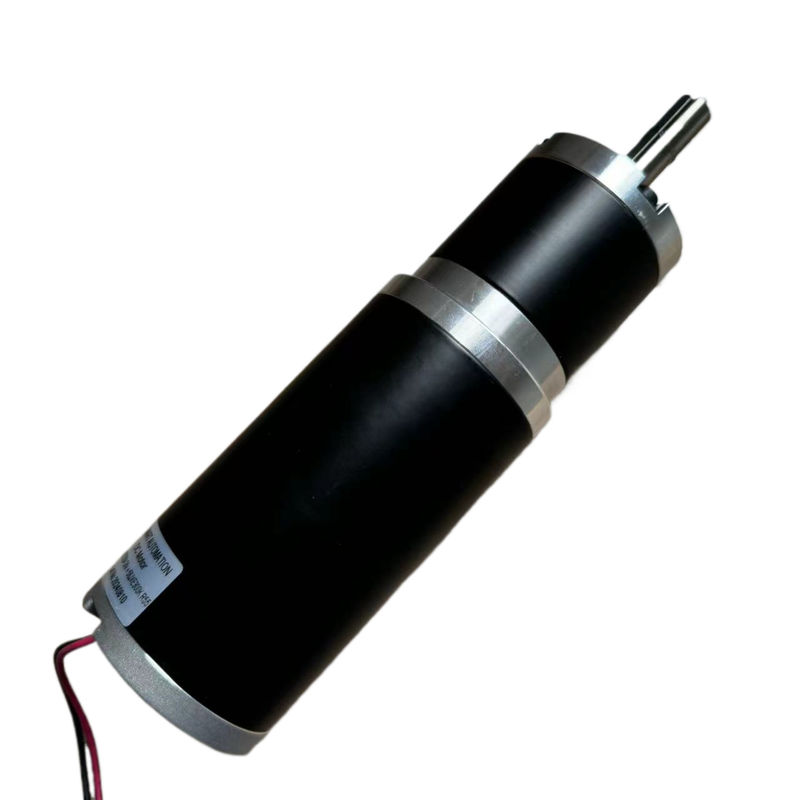

60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm

60JXE450K.63ZYT Seires Hochdrehmoment Gleichspannung Planetengetriebsmotor 12vdc 24vdc 36vdc 48vdc mit Planetenreduktor bis zu 30Nm

Produkte - Brush DC-Planetenantriebsmotor
  • Hervorheben

    12VDC Gleichstrom-Planetärgetriebemotor

    ,

    48vdc Gleichstrom-Planetärgetriebe

    ,

    30Nm Gleichstrom-Planetengangmotor

  • Garantie
    3 Jahre
  • Hafen
    Schanghai
  • Strom
    Maßgeschneidert
  • Geschwindigkeit (rpm)
    5 bis 3000 U/min
  • Dauerstrom (A)
    angepasst
  • Gebrauch
    BÖT, Auto, Elektrofahrrad, VAN, Haushaltsgerät, Kosmetikgerät, Maschine, Roboter
  • Typ
    Ausrüstung
  • Drehmoment
    bis zu 30 Nm
  • Bauwesen
    Dauermagneten
  • Umstellung
    ohne Bürsten
  • Schützen Sie das Merkmal
    Wasserdicht
  • Effizienz
    IE 1
  • Herkunftsort
    Changzhou China
  • Markenname
    SMART AUTOMATION
  • Zertifizierung
    CE
  • Modellnummer
    60jxe450k.63ZYT
  • Min Bestellmenge
    50
  • Preis
    To be negotiated
  • Verpackung Informationen
    Zu verhandeln
  • Lieferzeit
    Zu verhandeln
  • Zahlungsbedingungen
    D/A, T/T, L/C, D/P
  • Versorgungsmaterial-Fähigkeit
    10000 Stück/Stück pro Monat

60JXE450K.63ZYT Seires Hochdrehmoment Gleichspannung Planetengetriebsmotor 12vdc 24vdc 36vdc 48vdc mit Planetenreduktor bis zu 30Nm

  • 60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
Preis erhalten Kontakt

BürsteEbenfallsGleichstrom-Planetenantriebsmotor 60JXE450K.63ZYT-Serie



MotorAllgemeineSpezifikationen:

Lager: Kugellager von hoher Qualität

Magnet: Harter Ferritmagnet mit zwei Polen

Schutzklasse: IP50 (optional IP54)

Isolationsklasse: Klasse F / Betriebstemperatur: -40°C~+140°C

认证:CE 和 ROHS Zertifizierungen: CE und ROHS



63ZYTHauptmotorTechnische Spezifikation:

Modell Einheit 63ZYT01A 63ZYT01B 63ZYT02Eine 63ZYT03A 63ZYT03B 63ZYT04Eine
Nennspannung VDC 24V (optional für 12V bis 220VDc)
Keine Ladegeschwindigkeit Umdrehungen pro Minute 3600 4700 3600 3600 4700 3600
Drehmoment N.m. 0.15 0.20 0.31 0.40 0.40 0.50
Nenngeschwindigkeit Umdrehungen pro Minute 3200 4000 3100 3000 4000 3000
BewertetStrom Eine 2.8 5.5 5.8 7.0 10.5 9.0
Ausgangsleistung W 50 84 100 125 168 157
Gewicht Weigerung 1 1 1.2 1.35 1.35 1.5
Motorlänge Ich weiß nicht. 95 95 110 125 125 140



60JXE45- Das ist ok. Spezifikationen für die planetarische Getriebe:

Der RingMAterial Metall
Beförderung beiOAusgabe Kugellager
Max. RadialLoad (10 mm vonFlange) ≤ 400 N
Max, du bist ein guter Mann.SHaftEineZwanzigLSchnüren ≤ 120 N
RadialPAuslegungSHaft (NOhr zuFlange) ≤ 0,08 mm
AkzialePAuslegungSHaft ≤ 0,4 mm
Gegenreaktion beiNo-Last) ≤2.5°
MaximalSchaft PResFDas istFSchwein ≤ 300 N
VerringerungRVerhaltensweisen Maximal Nennwert TRübenErlaubt MaximalMVergessenTRübenErlaubt Effizienz L (mm) Gewicht (g)
Ein Drittel, sechs Viertel, 25 Viertel.33 4 Nm 12 Nm 90% 40.3 ± 0.5 520
1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 18 Nm 50N.m. 81% 530,8 ± 0.5 710
1/83 1/52 1/61 1/72 1/96 1/121 36 N.m 100N.m. 73% 67.2 ± 0.5 900

1/154 1/187 1/220 1/260 1/307

1/409 1/514 1/645 1/809

 45 Nm 110N.m. 66% 800,6 ± 0.5 1100



60JXE45- Das ist ok..63ZYT01A PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Effizienz   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Nenndrehmoment Nm 0.5 0.6 0.7 1.6 1.8 2.2 2.8 3.4 4.7 5.7 6.7 7.9 10.5 13.2 15.2 18.5 21.8 25.7 30.4 40.5 45.0 45.0 45.0
Nenngeschwindigkeit Umdrehungen pro Minute 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0





60JXE45- Das ist ok..63ZYT01BPlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Effizienz   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 1305.6 1105.9 881.8 361.5 313.3 261.1 204.3 167.9 109.3 90.4 77.0 65.3 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3 5.8
Nenndrehmoment Nm 0.6 0.8 1.0 2.1 2.4 2.9 3.7 4.5 6.3 7.6 8.9 10.5 14.0 17.7 20.3 24.7 29.0 34.3 40.5 45.0 45.0 45.0 45.0
Nenngeschwindigkeit Umdrehungen pro Minute 1111.1 941.2 750.5 307.7 266.7 222.2 173.9 142.9 93.0 76.9 65.6 55.6 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2 4.9





60JXE45- Das ist ok..63ZYT02Eine PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Effizienz   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Nenndrehmoment Nm 1.0 1.2 1.5 3.3 3.8 4.5 5.8 7.0 9.7 11.8 13.8 16.3 21.7 27.4 31.5 38.3 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Nenngeschwindigkeit Umdrehungen pro Minute 861.1 729.4 581.6 238.5 206.7 172.2 134.8 110.7 72.1 59.6 50.8 43.1 32.3 25.6 20.1 16.6 14.1 11.9 10.1 7.6 6.0 4.8 3.8





60JXE45- Das ist ok..63ZYT03Eine PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Effizienz   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Nenndrehmoment Nm 1.3 1.5 1.9 4.2 4.9 5.8 7.5 9.1 12.6 15.2 17.8 21.0 28.0 35.3 40.7 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Nenngeschwindigkeit Umdrehungen pro Minute 833.3 705.9 562.9 230.8 200.0 166.7 130.4 107.1 69.8 57.7 49.2 41.7 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7 3.7





60JXE45- Das ist ok..63ZYT03BPlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Effizienz   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 1305.6 1105.9 881.8 361.5 313.3 261.1 204.3 167.9 109.3 90.4 77.0 65.3 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3 5.8
Nenndrehmoment Nm 1.3 1.5 1.9 4.2 4.9 5.8 7.5 9.1 12.6 15.2 17.8 21.0 28.0 35.3 40.7 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Nenngeschwindigkeit Umdrehungen pro Minute 1111.1 941.2 750.5 307.7 266.7 222.2 173.9 142.9 93.0 76.9 65.6 55.6 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2 4.9





60JXE45- Das ist ok..63ZYT04Eine PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Effizienz   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Nenndrehmoment Nm 1.6 1.9 2.4 5.3 6.1 7.3 9.3 11.3 15.7 19.0 22.3 26.3 35.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Nenngeschwindigkeit Umdrehungen pro Minute 833.3 705.9 562.9 230.8 200.0 166.7 130.4 107.1 69.8 57.7 49.2 41.7 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7 3.7





MotorgetriebeZeichnung:



60JXE450K.63ZYT Seires Hochdrehmoment Gleichspannung Planetengetriebsmotor 12vdc 24vdc 36vdc 48vdc mit Planetenreduktor bis zu 30Nm 0


Umbauten:

Gleichstrommotor mit Zahnräderpinsel

Planeten-Gang-GD-Motor

Elektromotor mit planetarischem Getriebe
