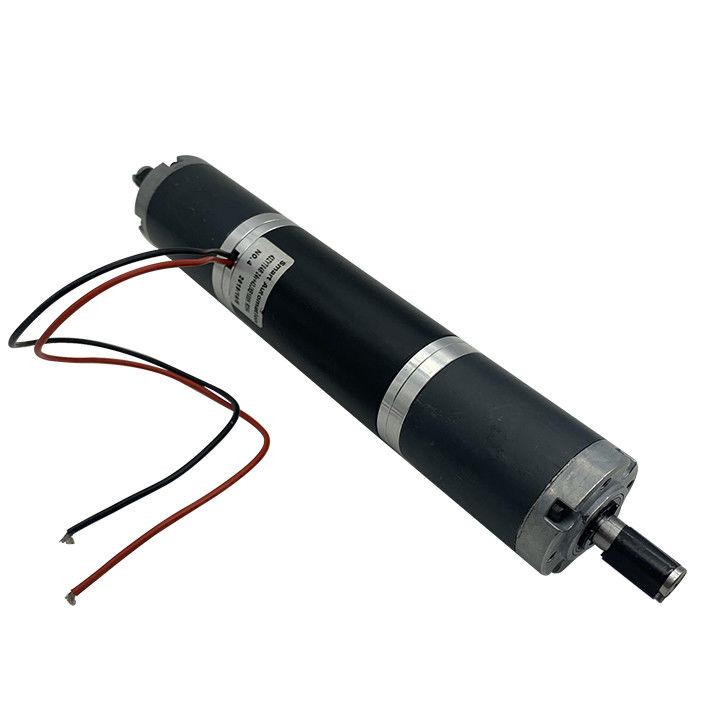

42JXLG200K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

42JXLG200K.42ZYT Bürsteilige Gleichspannung Planetärgetriebe Motor 12v 24v, mit Helical Gears Low Noise Version

Produkte - Brush DC-Planetenantriebsmotor
  • Garantie
    3 Jahre
  • Hafen
    Schanghai
  • Strom
    für verschiedene Leistungen angepasst
  • Geschwindigkeit (rpm)
    für verschiedene Leistungen angepasst
  • Dauerstrom (A)
    angepasst
  • Gebrauch
    Auto, Elektrofahrrad, Ventilator, Haushaltsgerät, Maschine, Roboter
  • Typ
    Ausrüstung
  • Drehmoment
    bis zu 15 Nm
  • Bauwesen
    Dauermagneten
  • Umstellung
    ohne Bürsten
  • Schützen Sie das Merkmal
    Wasserdicht
  • Effizienz
    IE 1
  • Herkunftsort
    Changzhou China
  • Markenname
    SMART AUTOMATION
  • Zertifizierung
    CE
  • Modellnummer
    42JXLG200K.42ZYT
  • Min Bestellmenge
    50
  • Preis
    To be negotiated
  • Verpackung Informationen
    Zu verhandeln
  • Lieferzeit
    Zu verhandeln
  • Zahlungsbedingungen
    D/A, T/T, L/C, D/P
  • Versorgungsmaterial-Fähigkeit
    10000 Stück/Stück pro Monat

42JXLG200K.42ZYT Bürsteilige Gleichspannung Planetärgetriebe Motor 12v 24v, mit Helical Gears Low Noise Version

  • 42JXLG200K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
Preis erhalten Kontakt

BürsteEbenfallsGleichstrom-Planetenantriebsmotor42JXLG20- Ich weiß.42ZYT-Serie





MotorAllgemeineSpezifikationen:

Lager: Kugellager von hoher Qualität

Magnet: Harter Ferritmagnet mit zwei Polen

Schutzklasse: IP40

Isolationsklasse: Klasse F / Betriebstemperatur: -40°C~+140°C

Zertifizierungen: CE und ROHS



Die Optionen:

angepasste Spannungs-, Wicklungs-, Wellen-, Montage- und Leitungskonfigurationen

Schaltkreis zur EMI-/RFI-Auslöschung; thermischer Schutz

Hochtemperaturisolation der Klasse H



Im Folgenden sind nur typische Modelle aufgeführt

Wir liefern maßgeschneiderte Spannung, Spezifikation, Welle, Montage und Motoranschlüsse.

Helical Gears, Geräuscharme Version







42ZYTHauptmotorTechnische Spezifikation:

Modell Einheit 42ZYT01A 42ZYT02Eine 42ZYT03Eine 42ZYT04A 42ZYT05A
Nennspannung VDC 24 V (optional für 12 V bis 60 Vdc)
Keine Ladegeschwindigkeit Umdrehungen pro Minute 4200 4200 3800 4200 4200
Nenndrehmoment mN.m 38 43 57 70 105
Nenngeschwindigkeit Umdrehungen pro Minute 3600 3600 3100 3600 3600
BewertetStrom Eine 0.86 0.98 1.2 1.6 2.3
Ausgangsleistung W 14.5 16.2 18.50 26.5 40
Gewicht G 390 460 500 540 700
Motorlänge Ich weiß nicht. 70 80 85 90 115



42JXLG20- Das ist ok. Spezifikationen für die planetarische Getriebe:



Der RingMAterial Metall
Beförderung beiOAusgabe alle Lager
Max. RadialLDie Kommission2mm vonFlange) ≤200 N
Max, du bist ein guter Mann.SHaftEineZwanzigLSchnüren ≤100 N
RadialPAuslegungSHaft (NOhr zuFlange) ≤ 006mm
AkzialePAuslegungSHaft ≤ 03mm
Gegenreaktion beiNo-Last) ≤2.5°
MaximalSchaft PResFDas istFSchwein ≤150 N





42JXLG200K.42ZYT Bürsteilige Gleichspannung Planetärgetriebe Motor 12v 24v, mit Helical Gears Low Noise Version 0

*Helical Gear Geräuscharm



* LSchlagzeilenTRübenOAusgabeund lange Lebensdauer mit Segmentiertem Design Plus Nadellager





VerringerungRVerhaltensweisen Maximal Nennwert TRübenErlaubt MaximalMVergessenTRübenErlaubt Effizienz L (mm) Gewicht (g)
Ein Drittel, ein siebzig ein Fünftel.18 2.0 N.m. 5.0 N.m. 90% 34.2 ± 0.5 265
Die Bibel, 1/14 1 / 22Die Bibel, 1/27 8.0 N.m. 20 N.m. 81% 490,6 ± 0.5 380

1/49 1/59 1/68

1/82 1/95 1.1.115

 16 N.m. 40 N.m. 73% 62.0±0.5 475

1/181 1/218 1/253

1/305 1 / 544 / 4 / 26

1/596

 20 N.m. 50 N.m. 66% 740,4 ± 0.5 570



42JXLG20- Das ist ok..42ZYT01A PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Effizienz   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 1132.1 810.8 300.0 221.1 190.9 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Nenndrehmoment Nm 0.1 0.2 0.4 0.6 0.7 0.8 1.4 1.6 1.9 2.3 2.6 3.2 4.5 5.5 6.3 7.6 8.9 10.7 12.4 14.9
Nenngeschwindigkeit Umdrehungen pro Minute 970.4 695.0 257.1 189.5 163.6 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXLG20- Das ist ok..42ZYT02Eine PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Effizienz   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 1132.1 810.8 300.0 221.1 190.9 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Nenndrehmoment Nm 0.1 0.2 0.5 0.7 0.7 0.9 1.5 1.9 2.1 2.6 3.0 3.6 5.1 6.2 7.2 8.7 10.0 12.1 14.0 15.0
Nenngeschwindigkeit Umdrehungen pro Minute 970.4 695.0 257.1 189.5 163.6 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXLG20- Das ist ok..42ZYT03Eine PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Effizienz   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 1024.3 733.6 271.4 200.0 172.7 140.7 77.6 64.4 55.9 46.3 40.0 33.0 21.0 17.4 15.0 12.5 10.7 8.9 7.7 6.4
Nenndrehmoment Nm 0.2 0.3 0.6 0.9 1.0 1.2 2.0 2.5 2.8 3.4 4.0 4.8 6.8 8.2 9.5 11.5 13.3 15.0 15.0 15.0
Nenngeschwindigkeit Umdrehungen pro Minute 835.6 598.5 221.4 163.2 141.0 114.8 63.3 52.5 45.6 37.8 32.6 27.0 17.1 14.2 12.3 10.2 8.8 7.3 6.3 5.2



42JXLG20- Das ist ok..42ZYT04Eine PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Effizienz   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 1132.1 810.8 300.0 221.1 190.9 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Nenndrehmoment Nm 0.2 0.3 0.8 1.1 0.7 1.5 2.5 3.0 3.5 4.2 4.9 5.9 8.4 10.1 11.7 14.1 15.0 15.0 15.0 15.0
Nenngeschwindigkeit Umdrehungen pro Minute 970.4 695.0 257.1 189.5 163.6 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXLG20- Das ist ok..42ZYT05Eine PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Effizienz   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 1132.1 810.8 300.0 221.1 190.9 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Nenndrehmoment Nm 0.4 0.5 1.2 1.6 0.7 2.3 3.8 4.5 5.2 6.3 7.3 8.8 12.5 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Nenngeschwindigkeit Umdrehungen pro Minute 970.4 695.0 257.1 189.5 163.6 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



MotorgetriebeZeichnung:





42JXLG200K.42ZYT Bürsteilige Gleichspannung Planetärgetriebe Motor 12v 24v, mit Helical Gears Low Noise Version 1

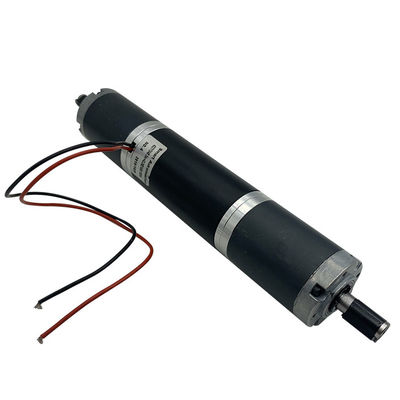

Motorbild



42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version





Option: Bremse integriert

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version







Option: Integrierter Encoder

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version



Option: Doppelgetriebe

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version

Umbauten:

Gleichstrommotor mit Zahnräderpinsel

Planeten-Gang-GD-Motor

Elektromotor mit planetarischem Getriebe
