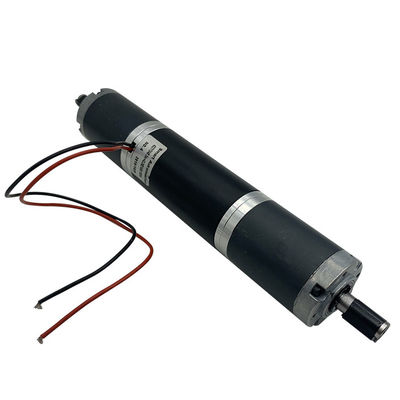

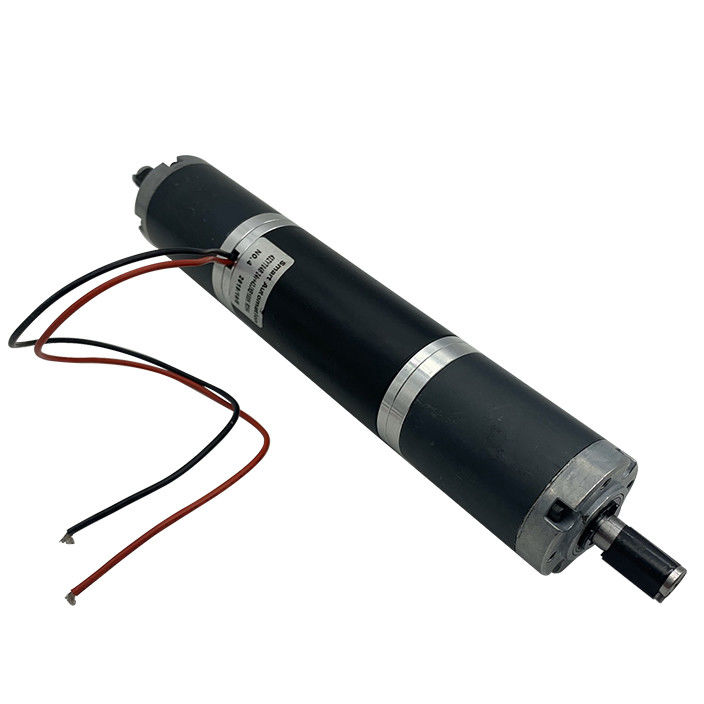

42JXL100K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

42JXL100K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, mit Helical Gears Low Noise Version

Produkte - Brush DC-Planetenantriebsmotor
  • Hervorheben

    12 V 24 V Planetengangmotor

    ,

    Helical Gears Planetärgetriebe Motor

    ,

    Gebürsteter Gleichstrom-Planetengetriebemotor

  • Garantie
    3 Jahre
  • Hafen
    Schanghai
  • Strom
    für verschiedene Leistungen angepasst
  • Geschwindigkeit (rpm)
    für verschiedene Leistungen angepasst
  • Dauerstrom (A)
    angepasst
  • Gebrauch
    Auto, Elektrofahrrad, Ventilator, Haushaltsgerät, Maschine, Roboter
  • Typ
    Ausrüstung
  • Drehmoment
    bis zu 15 Nm
  • Bauwesen
    Dauermagneten
  • Umstellung
    ohne Bürsten
  • Schützen Sie das Merkmal
    Wasserdicht
  • Effizienz
    IE 1
  • Herkunftsort
    Changzhou China
  • Markenname
    SMART AUTOMATION
  • Zertifizierung
    CE
  • Modellnummer
    42JXL100K.42ZYT
  • Min Bestellmenge
    50
  • Preis
    To be negotiated
  • Verpackung Informationen
    ausgehandelt werden
  • Lieferzeit
    ausgehandelt werden
  • Zahlungsbedingungen
    D/A, T/T, L/C, D/P
  • Versorgungsmaterial-Fähigkeit
    10000 Stück/Stück pro Monat

42JXL100K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, mit Helical Gears Low Noise Version

  • 42JXL100K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
Preis erhalten Kontakt

BürsteEbenfallsGleichstrom-Planetenantriebsmotor42JXL100K.42ZYT-Serie



MotorAllgemeineSpezifikationen:

Lager: Kugellager von hoher Qualität

Magnet: Harter Ferritmagnet mit zwei Polen

Schutzklasse: IP40

Isolationsklasse: Klasse F / Betriebstemperatur: -40°C~+140°C

Zertifizierungen: CE und ROHS



42ZYTHauptmotorTechnische Spezifikation:

Modell Einheit 42ZYT01A 42ZYT02Eine 42ZYT03Eine 42ZYT04A 42ZYT05A
Nennspannung VDC 24 V (optional für 12 V bis 60 Vdc)
Keine Ladegeschwindigkeit Umdrehungen pro Minute 4200 4200 3800 4200 4200
Nenndrehmoment mN.m 38 43 57 70 105
Nenngeschwindigkeit Umdrehungen pro Minute 3600 3600 3100 3600 3600
BewertetStrom Eine 0.86 0.98 1.2 1.6 2.3
Ausgangsleistung W 14.5 16.2 18.50 26.5 40
Gewicht G 390 460 500 540 700
Motorlänge Ich weiß nicht. 70 80 85 90 115





42JXL100K Spezifikationen für die planetarische Getriebe:

Der RingMAterial PulverMetall
Beförderung beiOAusgabe alle Lager
Max. RadialLDie Kommission2mm vonFlange) ≤200 N
Max, du bist ein guter Mann.SHaftEineZwanzigLSchnüren ≤100 N
RadialPAuslegungSHaft (NOhr zuFlange) ≤ 006mm
AkzialePAuslegungSHaft ≤ 03mm
Gegenreaktion beiNo-Last) ≤2.5°
MaximalSchaft PResFDas istFSchwein ≤150 N



VerringerungRVerhaltensweisen Maximal Nennwert TRübenErlaubt MaximalMVergessenTRübenErlaubt Effizienz L (mm) Gewicht (g)
Die Bibel, 1/14 Die Bibel, 1/19 Die Bibel, 1/27 4.0 N.m. 12 Nm 81% 42.1 ± 0.5 314
4/49 1/59 1/68 1/82 1/95 1.1.115 8.0 N.m. 25 Nm 73% 52.5 ± 0.5 433

1/181 1/218 1/253

1/305 1/354 1 / 426

1 / 495 1/596

 10 Nm 30 Nm 66% 620,9 ± 0.5 519



42JXL100K.42ZYT01A PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Effizienz   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Nenndrehmoment Nm 0.4 0.6 0.8 1.4 1.6 1.9 2.3 2.6 3.2 4.5 5.5 6.3 7.6 8.9 10.0 10.0 10.0
Nenngeschwindigkeit Umdrehungen pro Minute 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL100K.42ZYT02Eine PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Effizienz   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Nenndrehmoment Nm 0.5 0.7 0.9 1.5 1.9 2.1 2.6 3.0 3.6 5.1 6.2 7.2 8.7 10.0 10.0 10.0 10.0
Nenngeschwindigkeit Umdrehungen pro Minute 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL100K.42ZYT03Eine PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Effizienz   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 271.4 200.0 140.7 77.6 64.4 55.9 46.3 40.0 33.0 21.0 17.4 15.0 12.5 10.7 8.9 7.7 6.4
Nenndrehmoment Nm 0.6 0.9 1.2 2.0 2.5 2.8 3.4 4.0 4.8 6.8 8.2 9.5 10.0 10.0 10.0 10.0 10.0
Nenngeschwindigkeit Umdrehungen pro Minute 221.4 163.2 114.8 63.3 52.5 45.6 37.8 32.6 27.0 17.1 14.2 12.3 10.2 8.8 7.3 6.3 5.2



42JXL100K.42ZYT04Eine PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Effizienz   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Nenndrehmoment Nm 0.8 1.1 1.5 2.5 3.0 3.5 4.2 4.9 5.9 8.4 10.0 10.0 10.0 10.0 10.0 10.0 10.0
Nenngeschwindigkeit Umdrehungen pro Minute 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL100K.42ZYT05Eine PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Effizienz   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Nenndrehmoment Nm 1.2 1.6 2.3 3.8 4.5 5.2 6.3 7.3 8.8 10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0
Nenngeschwindigkeit Umdrehungen pro Minute 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



MotorgetriebeZeichnung:























Motorbild



42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version





Option: Bremse integriert

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version







Option: Integrierter Encoder

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version



Option: Doppelgetriebe

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version

Umbauten:

Gleichstrommotor mit Zahnräderpinsel

Planeten-Gang-GD-Motor

Elektromotor mit planetarischem Getriebe
