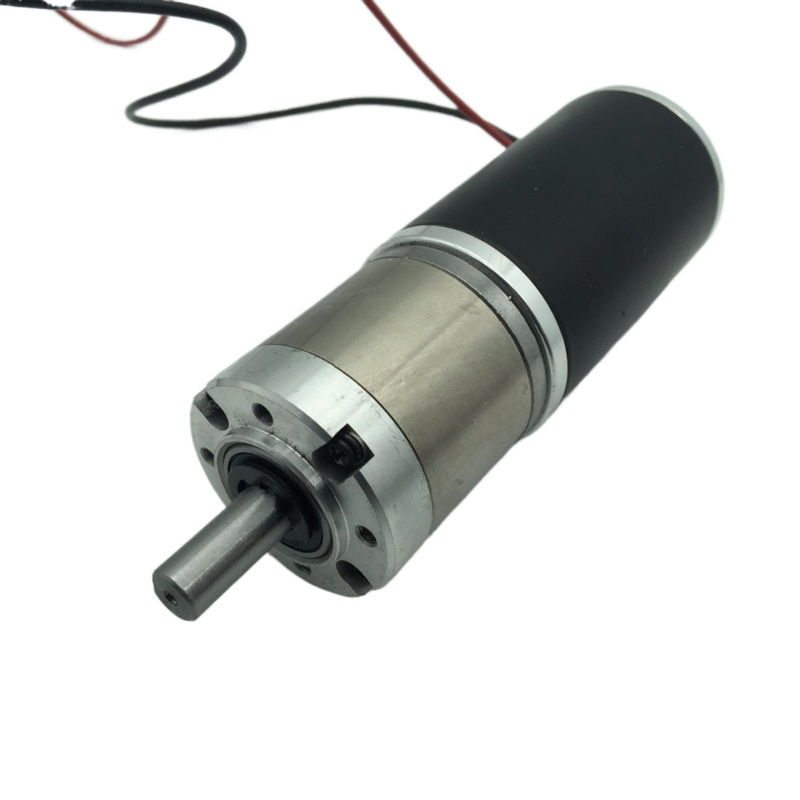

36JXL50K.38ZYN Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

36JXL50K.38ZYN Brushed DC Planetary Gear Motor 12v 24v, mit Helical Gears Low Noise Version

Produkte - Brush DC-Planetenantriebsmotor
  • Hervorheben

    Niedriggeräuschplanetärer Getriebemotor

  • Garantie
    3 Jahre
  • Hafen
    Schanghai
  • Strom
    für verschiedene Leistungen angepasst
  • Geschwindigkeit (rpm)
    für verschiedene Leistungen angepasst
  • Dauerstrom (A)
    angepasst
  • Gebrauch
    Auto, Elektrofahrrad, Ventilator, Haushaltsgerät, Maschine, Roboter
  • Typ
    Ausrüstung
  • Drehmoment
    bis zu 15 Nm
  • Bauwesen
    Dauermagneten
  • Umstellung
    ohne Bürsten
  • Schützen Sie das Merkmal
    Wasserdicht
  • Effizienz
    IE 1
  • Herkunftsort
    Changzhou China
  • Markenname
    SMART AUTOMATION
  • Zertifizierung
    CE
  • Modellnummer
    36JXL50K.38ZYN
  • Min Bestellmenge
    50
  • Preis
    To be negotiated
  • Verpackung Informationen
    ausgehandelt werden
  • Lieferzeit
    ausgehandelt werden
  • Zahlungsbedingungen
    D/A, T/T, L/C, D/P
  • Versorgungsmaterial-Fähigkeit
    10000 Stück/Stück pro Monat

36JXL50K.38ZYN Brushed DC Planetary Gear Motor 12v 24v, mit Helical Gears Low Noise Version

  • 36JXL50K.38ZYN Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
Preis erhalten Kontakt

BürsteEbenfallsGleichstrom-Planetenantriebsmotor36JXL50K.38ZYN Reihe



MotorAllgemeineSpezifikationen:

Lager: Kugellager von hoher Qualität

Magnet: Harter Ferritmagnet mit zwei Polen

Schutzklasse: IP50 (optional IP54)

Isolationsklasse: Klasse F / Betriebstemperatur: -40°C~+140°C

Option: angepasste Spannungsleistung Montage und Welle



38ZYN HauptmotorTechnische Spezifikation:

Modell Einheit 38ZYN01Eine 38ZYN02A 38ZYN03A 38ZYN04A
Nennspannung VDC 24 V (optional für 12 V bis 60 Vdc)
Keine Ladegeschwindigkeit Umdrehungen pro Minute 3950 3950 3950 3950
Nenndrehmoment mN.m 55 70 100 120
Nenngeschwindigkeit Umdrehungen pro Minute 3300 3250 3200 3200
Nennstrom Eine 1.13 1.42 2.0 2.4
Ausgangsleistung W 19 23.8 33.5 40
Gewicht G 260 300 350 390
Motorlänge Ich weiß nicht. 60 70 80 90





36JXL50K Spezifikationen für die planetarische Getriebe:

Der RingMAterial PulverMetall
Beförderung beiOAusgabe alle Lager
Max. RadialLDie Kommission0mm vonFlange) ≤100 N
Max, du bist ein guter Mann.SHaftEineZwanzigLSchnüren ≤50 N
RadialPAuslegungSHaft (NOhr zuFlange) ≤ 007mm
AkzialePAuslegungSHaft ≤ 03mm
Gegenreaktion beiNo-Last) ≤2.5°
MaximalSchaft PResFDas istFSchwein ≤120N



VerringerungRVerhaltensweisen Maximal Nennwert TRübenErlaubt MaximalMVergessenTRübenErlaubt Effizienz L (mm) Gewicht (g)
Die Bibel, 1/14 Die Bibel, 1/19 Die Bibel, 1/22 Die Bibel, 1/27 1 / 35 2.0 N.m. 6N.m. 81% 380,4 ± 0.5 240
4/49 1/59 1/68 1/82 1/95 1.1.115 4.0 N.m. 10N.m. 73% 450,7 ± 0.5 280

1/181 1/218 1/253 1/305 1/354

1 / 426 1 / 495 1/596

 5.0N.m. 12N.m. 66% 53.0±0.5 330





36JXL50K.38ZYN01APlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Effizienz   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Nenndrehmoment Nm 0.6 0.8 1.0 1.2 1.6 2.0 2.4 2.7 3.3 3.8 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Nenngeschwindigkeit Umdrehungen pro Minute 235.7 173.7 150.0 122.2 94.3 67.3 55.9 48.5 40.2 34.7 28.7 18.2 15.1 13.0 10.8 9.3 7.7 6.7 5.5





36JXL50K.38ZYN02Eine PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Effizienz   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Nenndrehmoment Nm 0.8 1.1 1.2 1.5 2.0 2.5 3.0 3.5 4.0 4.0 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Nenngeschwindigkeit Umdrehungen pro Minute 232.1 171.1 147.7 120.4 92.9 66.3 55.1 47.8 39.6 34.2 28.3 18.0 14.9 12.8 10.7 9.2 7.6 6.6 5.5





36JXL50K.38ZYN03Eine PlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Effizienz   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Nenndrehmoment Nm 1.1 1.5 1.8 2.0 2.0 3.6 4.0 4.0 4.0 4.0 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Nenngeschwindigkeit Umdrehungen pro Minute 228.6 168.4 145.5 118.5 91.4 65.3 54.2 47.1 39.0 33.7 27.8 17.7 14.7 12.6 10.5 9.0 7.5 6.5 5.4





36JXL50K.38ZYN04APlanetengerätMotorSpezifikationen:

Reduzierungsquote Einheit 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Effizienz   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Keine Ladegeschwindigkeit Umdrehungen pro Minute 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Nenndrehmoment Nm 1.4 1.8 2.0 2.0 2.0 4.0 4.0 4.0 4.0 4.0 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Nenngeschwindigkeit Umdrehungen pro Minute 228.6 168.4 145.5 118.5 91.4 65.3 54.2 47.1 39.0 33.7 27.8 17.7 14.7 12.6 10.5 9.0 7.5 6.5 5.4





MotorgetriebeZeichnung:



36JXL50K.38ZYN Brushed DC Planetary Gear Motor 12v 24v, mit Helical Gears Low Noise Version 0
